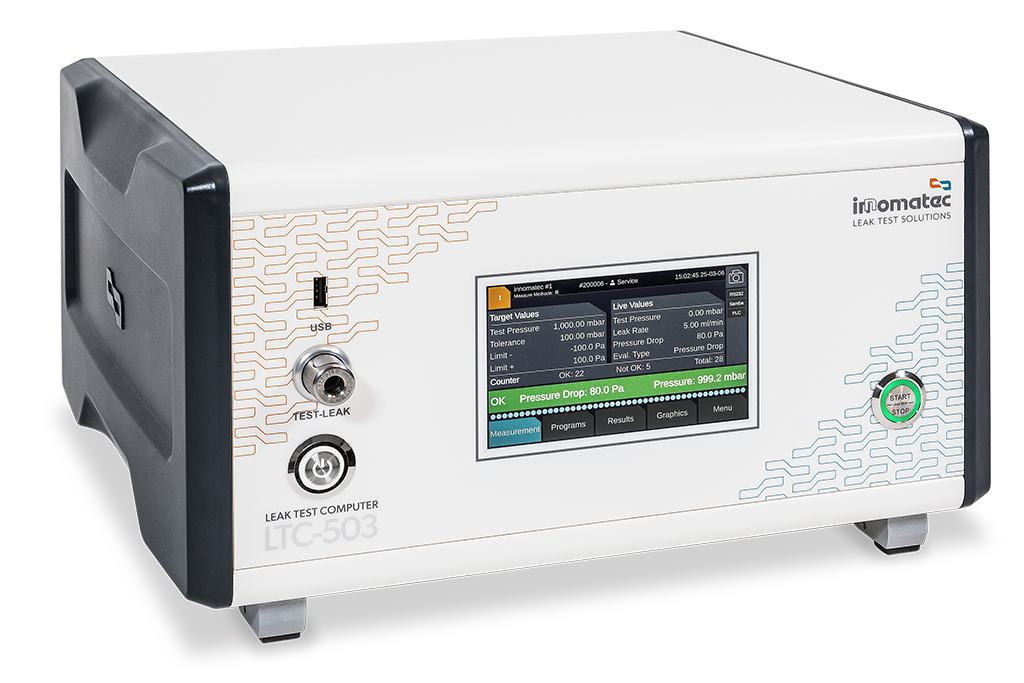

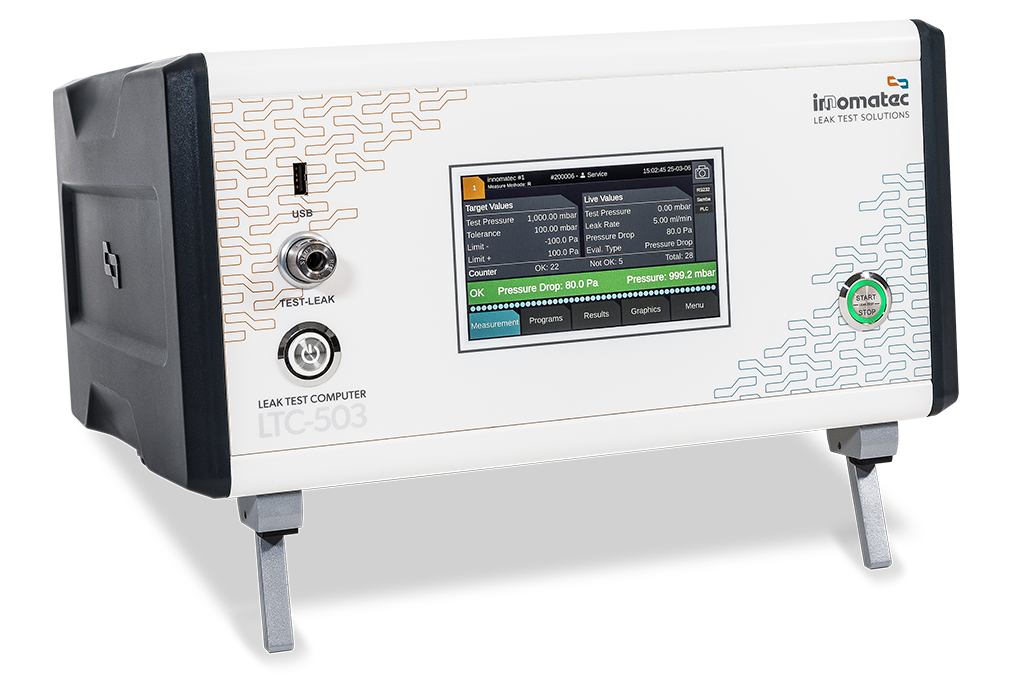

LTC-503 je výkonné základní řešení pro testování těsnosti
Nový LTC-503 je prvním přístrojem nové generace systémů pro testování těsnosti a představuje základní tester těsnosti, jaký jste dosud neviděli. Technické inovace zajišťují špičkový výkon měření v robustním a odolném provedení, zatímco zcela nové uživatelské rozhraní výrazně zjednodušuje práci při zkouškách těsnosti. Model LTC-503 s bohatou funkční výbavou vychází z více než 40 let zkušeností v oblasti zkoušek těsnosti a je vhodný pro široké spektrum standardních aplikací.
PŘESNÝ A SPOLEHLIVÝ
Dokáže odhalit i velmi jemné netěsnosti – až do 0,1 Pa
JEDNODUCHÉ OVLÁDÁNÍ, ZCELA NOVÉ UX!
Jednoduché ovládání a intuitivní řízení s novým uživatelským rozhraním
VYBERTE SI Z 5 METOD TESTOVÁNÍ NETĚSNOSTÍ!
LTC-503 – jedinečný svou nabídkou: více možností v jednom základním zařízení pro testování těsnosti (viz níže)
SNADNÁ INTEGRACE
Nastavení je intuitivní a rychlé, což vám umožní okamžitě začít s testováním
ROZŠÍŘENÍ FUNKČNOSTI
KONSTRUOVÁNO PRO VÝKON
Od extrémně odolných ventilů až po vysoce přesné senzory nabízí LTC-503 řadu vylepšení výkonu a spolehlivosti
MNOHO MOŽNOSTÍ
Od konektivity až po jazykové nastavení,
prohlédněte si všechny specifikace >
CENOVĚ VÝHODNÉ ŘEŠENÍ
RYCHLÉ DODÁNÍ
Doručení po celém světě v co nejkratším čase!
Vyberte si z 5 různých metod zkoušení těsnosti
Jednou z mnoha výhod LTC-503 je jeho ohromující flexibilita jako zařízení pro zkoušení těsnosti v základní třídě. Je schopen aplikovat jednu z 5 různých metod zkoušení těsnosti.
Tlaková zkouška změnou tlaku (A) s použitím absolutních/relativních tlakových senzorů je jednou z nejjednodušších a nejspolehlivějších metod pro zkoušku těsnosti.
Testovaný objekt je vystaven přetlaku nebo vakuu a změna tlaku v čase je zaznamenávána.
TYPY ZKOUŠEK METODOU ZMĚNY TLAKU
- Pokles tlaku/vakua – standardní detekce netěsnosti
Pokles tlaku/vakua – ΔP (změna tlaku)
• Pokles tlaku/vakua – ΔP/ΔT (změna tlaku v závislosti na čase)
• Detekce ucpání / blokací - Test membrány
- Udržování tlaku
- Zpětný tlak
Metoda měření pod utěsněným zvonem (D), takzvaná metoda „Closed-Component“ se používá pro zcela uzavřené díly, jako jsou hodinky, mobilní telefony nebo řídicí jednotky.
Zkušební díl se vloží do měřicí komory (zvonu) a uzavře se. Tato komora je následně naplněna nebo evakuována z předem připraveného objemu (předkomory) – tedy dávkovaně.
Případná netěsnost v testovaném dílu změní tlakový poměr uvnitř komory, což je následně detekováno buď absolutním/relativním tlakovým snímačem (DA), nebo snímačem rozdílu tlaků (DR).
TYPY ZKOUŠEK METODOU POD UTĚSNĚNÝM ZVONEM
- Pokles tlaku / vakua – standardní test těsnosti
- Pokles tlaku / vakua – ΔP
- Pokles tlaku / vakua – ΔP/ΔT
- Dávkovací metoda (D)
- Detekce ucpání / zjištění ucpání
- Test membrány
- Udržení tlaku
- Protitlak / zpětný tlak
- Volitelná automatická detekce objemu (C)
Podrobné specifikace naleznete v technickém listu LTC-503.
Jako alternativa k metodě měření pod utěsněným zvonem se k určení objemu testovaného dílu používá stanovení objemu (C). Nabízí stejné výhody a nevýhody jako metoda měření pod utěsněným zvonem.
Známý referenční objem je natlakován nebo uveden do vakua známým zkušebním tlakem a následně expanduje do testovaného dílu. Objem testovaného dílu je určen na základě výsledného tlaku.
Princip stanovení objemu může být integrován i do jiných měřicích metod.
Metoda rozdílu tlaku (R) s referenčním objemem je nejběžnější metodou pro zkoušku těsnosti. Při této metodě je referenční objem – buď malý vnitřní objem, nebo externí objem, jako například referenční testovací vzorek – vystaven tlaku společně s testovaným objektem. Po stabilizačním čase se změna tlaku mezi oběma objemy měří vysoce citlivým senzorem pro měření rozdílu tlaku.
TYPY ZKOUŠEK METODOU ROZDÍLU TLAKU
- Pokles tlaku/vakua – standardní detekce netěsnosti
- Pokles tlaku/vakua – ΔP (změna tlaku)
- Pokles tlaku/vakua – ΔP/ΔT (změna tlaku v závislosti na čase)
- Detekce ucpání
- Test membrány
- Udržování tlaku
- Zpětný tlak / protiproudý tlak
Podrobné specifikace naleznete v technickém listu LTC-503.
Metoda měření pod utěsněným zvonem (D), takzvaná metoda „Closed-Component“ se používá pro zcela uzavřené díly, jako jsou hodinky, mobilní telefony nebo řídicí jednotky.
Zkušební díl se vloží do měřicí komory (zvonu) a uzavře se. Tato komora je následně naplněna nebo evakuována z předem připraveného objemu (předkomory) – tedy dávkovaně.
Případná netěsnost v testovaném dílu změní tlakový poměr uvnitř komory, což je následně detekováno buď absolutním/relativním tlakovým snímačem (DA), nebo snímačem rozdílu tlaků (DR).
TYPY ZKOUŠEK METODOU POD UTĚSNĚNÝM ZVONEM
- Pokles tlaku / vakua – standardní test těsnosti
- Pokles tlaku / vakua – ΔP
- Pokles tlaku / vakua – ΔP/ΔT
- Dávkovací metoda (D)
- Detekce ucpání / zjištění ucpání
- Test membrány
- Udržení tlaku
- Protitlak / zpětný tlak
- Volitelná automatická detekce objemu (C)
Podrobné specifikace naleznete v technickém listu LTC-503.
Technická specifikace
Objevte technické specifikace zařízení LTC-503, které bylo navrženo pro špičkový výkon a spolehlivost při všech vašich požadavcích na zkoušku těsnosti:
Kryt (Š x V x H)340x190x300mm
Hmotnost
8,5 kg
Displej
5" dotykový displej s rozlišením 800 × 480
Napájení
24 VDC
Zkušební médium
vzduch / neagresivní plyny
Vlhkost vzduchu
až 90 % (bez kondenzace)
Kvalita vzduchu
ISO 8573-1:2010 (2:2:2)
Pouze stlačený vzduch nebo dusík
Digitální vstupy/výstupy
8 vstupů a 8 výstupů, 24 V – max. 1 A
Možnost rozšíření až na 24 vstupů a 24 výstupů
Start / Stop / Výsledky / BCD
Příslušenství
Zařízení LTC-503 nabízí širokou škálu přizpůsobitelného příslušenství, které optimalizuje vaše zkušenosti s testováním těsnosti a zajišťuje flexibilitu a přesnost pro různé požadavky testování:
- Testovací úniky
- Ukazatel stavu testu pro lepší viditelnost
- Vakuový generátor pro vylepšené testování těsnosti
- Systém distribuce testu pro testování více dílů
- Externí ventilace / odvětrání pro testovací prostředí zatížená částicemi
- Externí značení pro jednoznačné označení výsledků testu
- Dlouhodobě prověřená standardní řešení podporovaná společností innomatec
Připojení / Komunikace
Zařízení LTC-503 lze bez problémů integrovat do výrobní linky a nabízí širokou škálu možností připojení a komunikace.
- Digitální vstup / výstup pro dálkové ovládání
- Profinet, Modbus RTU/TCP, Ethernet/IP und TCP Socket pro průmyslovou integraci
- MQTT, ActiveMQ, FTP und SAMBA pro rozšířenou konektivitu
- OpcUA pro bezproblémovou komunikaci s moderními řídicími systémy
- Integrace ElasticSearch pro robustní zpracování a ukládání dat
- Formáty exportu: CSV, Excel, JSON, XML přes USB, FTP nebo SAMBA
Obraťte se na innomatec, pokud máte dotazy ohledně požadavků na konektivitu
Ideální tester těsnosti pro konstruktéry výrobních linek: nákladově optimalizovaný a flexibilní v oblasti výkonu
Konstruktéři výrobních linek budou LTC-503 rádi používat, protože:
- Zkrátí dobu vývoje: Krátké dodací lhůty a jednoduchý integrační proces umožňují rychlou přípravu testu, rychlé uvedení do provozu a plynulý průběh testování.
- Splní většinu běžných požadavků na testování těsnosti: Vyberte si z 5 různých metod testování těsnosti.
- Zajistí spokojenost zákazníků: Poskytněte vašim zákazníkům výjimečnou kvalitu měření, nepřekonatelné možnosti a vysokou přesnost – a nové, vylepšené uživatelské rozhraní, které vaši zákazníci ocení.
LTC-503 nabízí nepřekonatelnou hodnotu – cenově dostupný, bez kompromisů v oblasti výkonu
LTC-503 nabízí bezkonkurenční poměr cena/výkon pro zařízení pro zkoušení těsnosti základní třídy. LTC-503 přináší jedinečnou kombinaci nových funkcí a vlastností, které nejsou dostupné v jiných zařízeních pro zkoušení těsnosti základní třídy na trhu. Podívejte se, jak LTC-503 překonává očekávání:
Lepší výkon při testování těsnosti
- Kratší testovací cykly
- Lepší výkon při testovaní těsnosti (rychlost +opakovatelnost)
- Vyšší rozsah senzoru (rozsah DP-senzoru až 300 mbar)
Nové, intuitivní uživatelské rozhraní a ovládání
- Displej na zařízení pro rychlý přístup
- Jednoduchá, intuitivní navigace založená na konceptu rozhraní chytrého telefonu
- Úsporná organizace programů
- Snadné ovládání, minimální potřeba školení
Snadná integrace a modularita
- 24 VDC napájení
- Vestavěná PLC komunikace
- Modulární konstrukce; přizpůsobitelná pro různé aplikace
- Flexibilní rozšíření
- Implementace systému
Konektivita a funkce pro vzdálený přístup
- Všechna běžná rozhraní a protokoly v průmyslovém prostředí
- Vzdálená údržba a podpora: diagnostika a aktualizace na dálku
- Aktualizace Over-the-Air (OTA): bezproblémové rozšíření softwaru bez manuálního zásahu
- Vzdálené připojení pro provoz a servis: jednodušší podpora zákazníků a monitoring
Dlouhá životnost a nízké provozní náklady
- Robustní hardware odpovídající průmyslovým standardům, navržený pro spolehlivost a dlouhodobé použití
- Výjimečná odolnost (16 milionů cyklů ventilů), podpořena rozšířenou zárukou (volitelně)
- Desetinásobně nižší spotřeba energie
- Desetinásobně delší intervaly údržby
Nové, rozšířené testovací funkce
- Možnosti odvzdušnění: Interní nebo externí
- Předplňovací fáze: Rychlé plnění dílů, kratší cyklus
- Plnicí rampy: Pomalu zvyšovaný tlak pro citlivé testované díly
- Podmíněné testování šarží: Možnosti testování šarží na míru
- Test membrány: Schopnost detekovat přítomnost membrány
- RAM vzduchový test: Speciální testovací metody
- Detekce ucpání: Schopnost testovat a detekovat ucpání uvnitř dílu

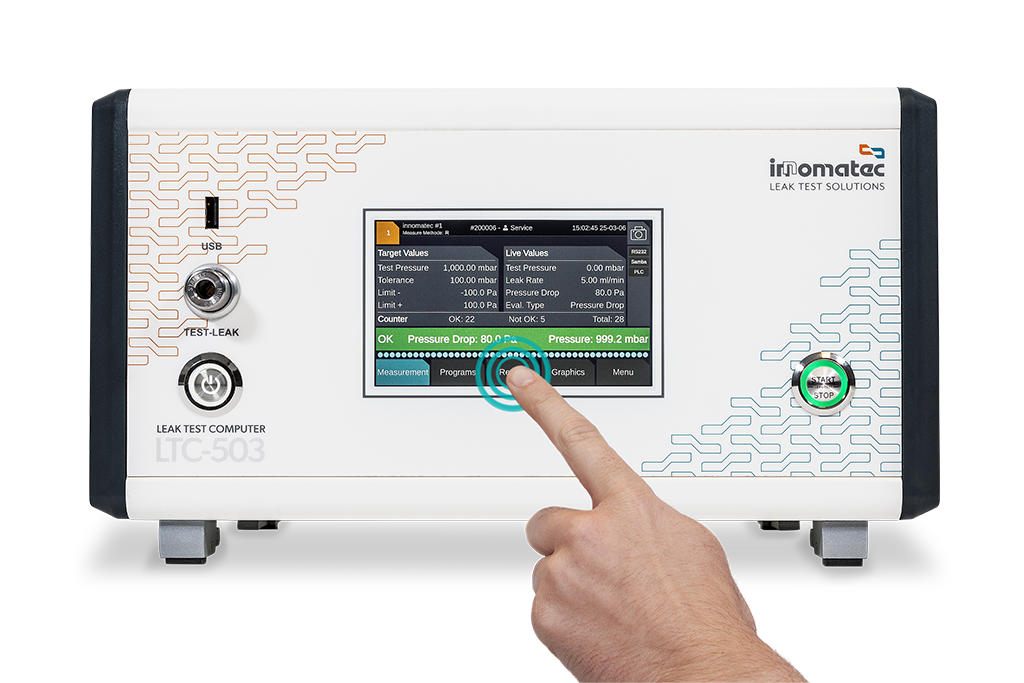

Zažijte nové a vylepšené uživatelské rozhraní a interakci s LTC-503
Co je nové:
- Uživatelské rozhraní a ovládání podobné chytrému telefonu
- Přehled testovacích parametrů
- Funkce pro screenshot
- Vizualizované zobrazení průběhu testu
- Grafy testovací křivky
- Vylepšené nástroje pro správu testovacích programů (historie, kopírování, export)
- A další!
Co to znamená pro výrobce:
- Méně školení
- Menší zátěž operátorů
- Úspora času při konfiguraci testů
- Úspora času při detekci problémů s kvalitou
- Úspora času při optimalizaci testů
- Úspora času při dokumentaci výsledků

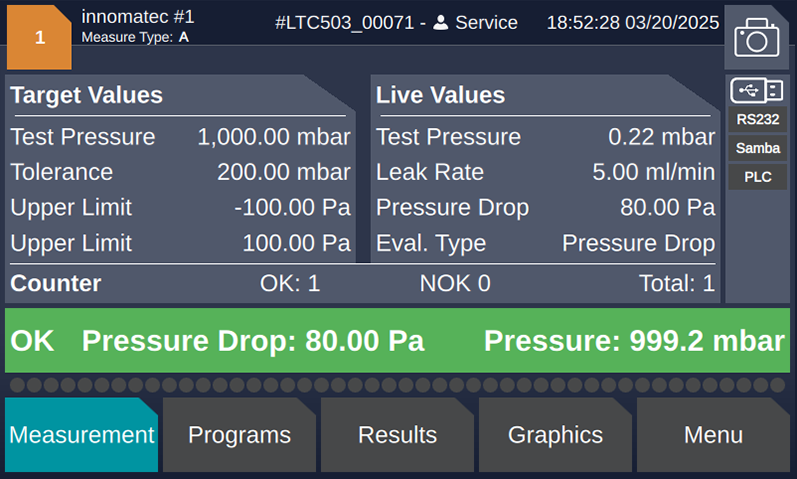

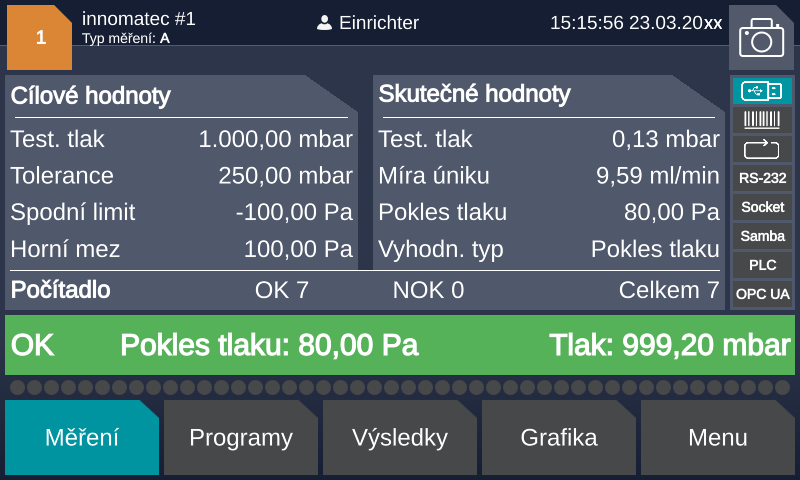

Měřící maska

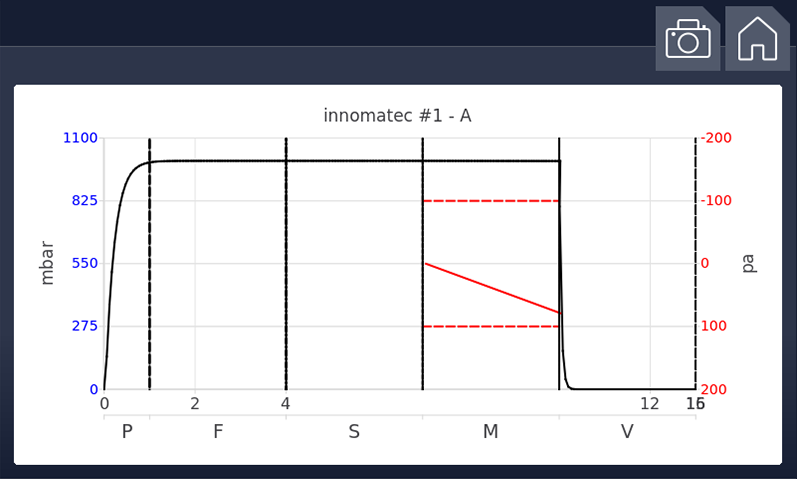

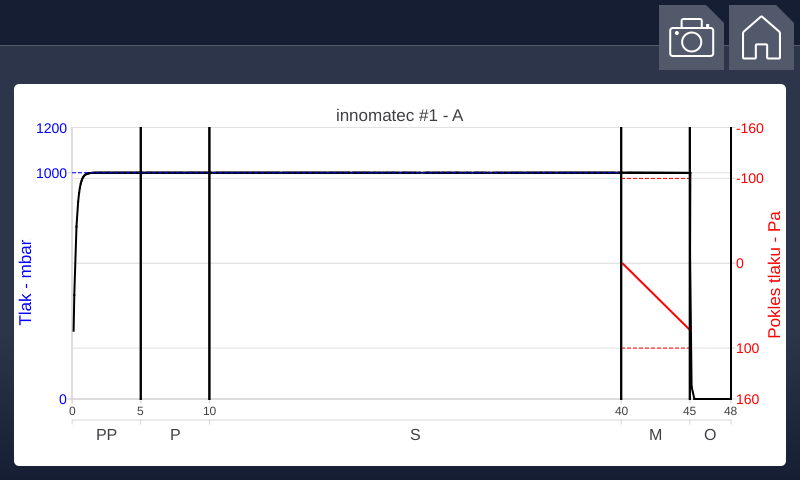

Grafika

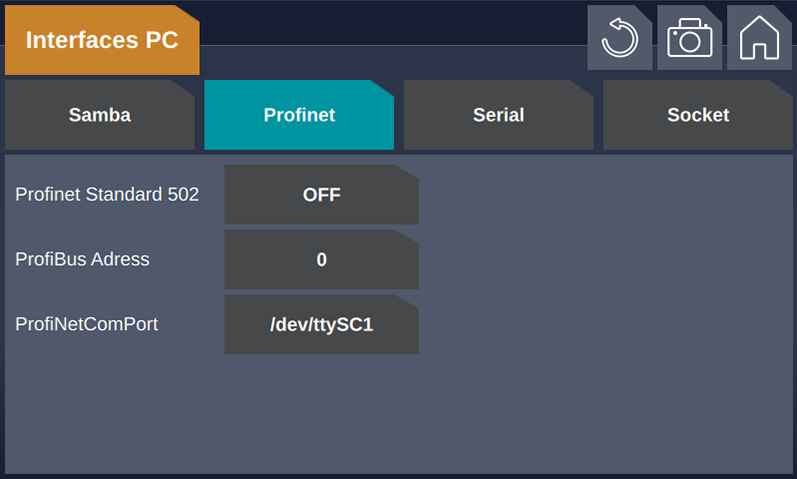

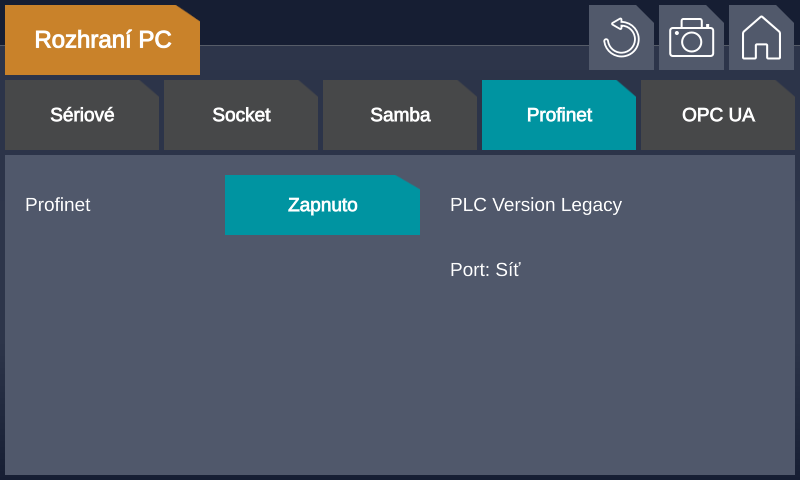

Rozhraní

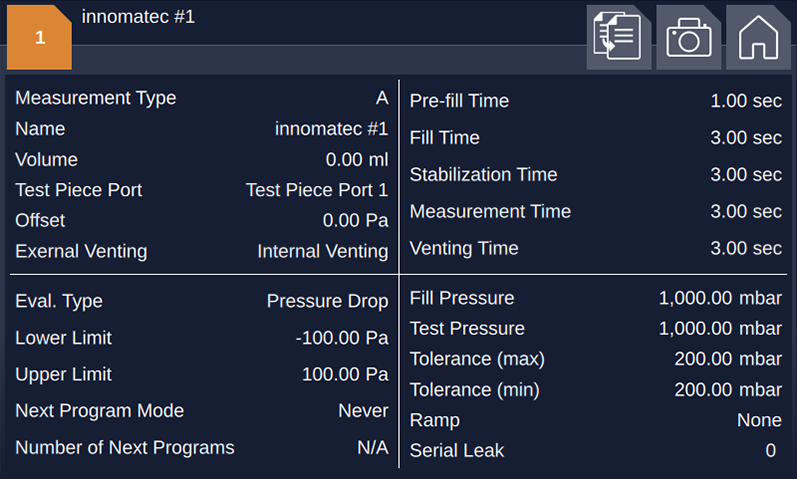

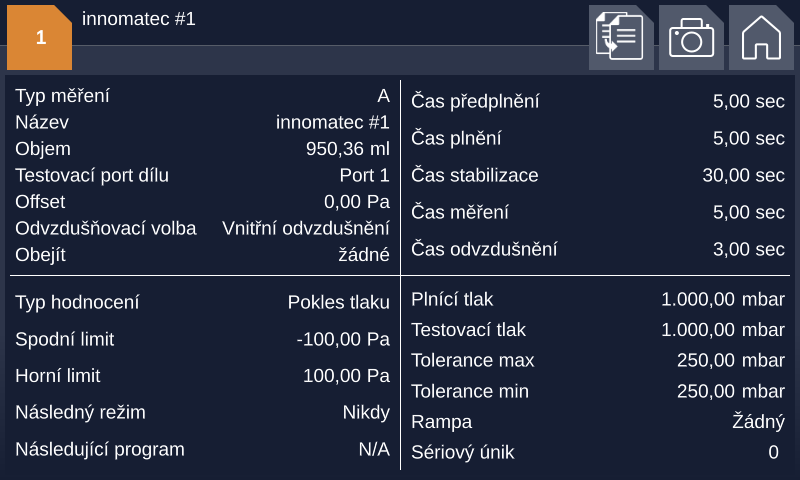

Zadání parametrů
Rozhodnutí je jasné: LTC-503 činí těsnostní zkoušky JEDNODUCHÝMI!
LTC-503 je odolný, flexibilní a poskytuje vynikající výkon při těsnostních zkouškách, které jsou typické pro zařízení základní úrovně. Nabízí nejen bezkonkurenční poměr cena/výkon, ale byl navržen s ohledem na výrobce a operátory, aby těsnostní zkoušky byly co NEJSNADNĚJŠÍ a NEJEFEKTIVNĚJŠÍ.
- Jednoduché, intuitivní uživatelské rozhraní
- Jednoduše cenově dostupné
- Jednoduché zajištění nejpřesnějších výsledků testu těsnosti
- Jednoduše ovladatelné
- Jednoduše konfigurovatelné
- Jednoduché shromažďování dat v mnoha formách
- Jednoduše škálovatelné nebo propojitelné
- Jednoduše získáte řešení se standardním příslušenstvím
- Jednoduchá ochrana a bezpečnost
- Jednoduchá integrace do každého stroje a/nebo IT systému
- Jednoduchá podpora kvalifikovanými odborníky na těsnostní zkoušky
